PRODUCTS製品情報

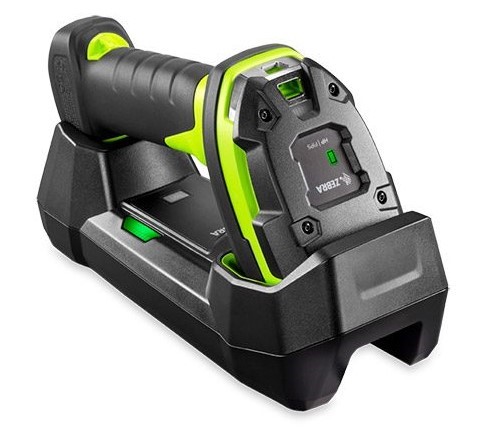

DS3678

高堅牢2Dバーコードスキャナー Bluetoothタイプ

  • 特長

    FEATURES

  • オプション

    OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

  • あらゆる状況、あらゆる1D/2D バーコードにおいて優れたスキャン性能を実現

    液晶画面表示でも、印刷されたラベルでも、どのスキャナよりも高速に 1D/2Dバーコードを読み取れます。 厚みのあるシュリンクラップの上からでも、破損や汚れがあっても、印刷状態が悪くても問題ありません。 トリガを引くのとほぼ同時にバーコード読み取りができるため、 スキャンの間にタイムラグがなく、非常に高い生産性が実現できます。 またOCR読取にも対応(HPモデルのみ)

  • 高堅牢 – このクラスで最も壊れにくい設計

    これまでのスキャナのうち最も堅牢な製品で、最高の耐落下衝撃性能、耐転倒衝撃性能 実際の現場作業で落下転倒をシミュレートしたテストで、5,000回の転倒後も高い信頼性で動作します。 IPシーリングはIP65で保護され、防塵、防沫、防水に認定され、水の噴射や、 30 分までの完全水没に耐えられ、鉄粉が舞うような工場 屋外の雨天時の作業にも影響を受けずに作業を続けられます。

  • 最高品質のBluetooth(Low Energy)でバッテリ効率56%アップ、無線接続も超安定

    DS3678 の通信/充電クレードルも本体同様クラス最高の耐久性を追求しています。 さらに充電用接点は 250,000回の挿入に耐えられる設計になっています。 またシリーズ初のバッテリ「充電ゲージ」と Bluetooth ステータスLEDにより、 充電残量とBluetooth 接続状態をリアルタイムに確認できます。いずれも産業用クラスで唯一無二の製品です。

オプション

OPTION

価格


製品名インターフェース標準価格備考
DS3678-USBRUSB(HID/COM)OPEN本体、充電クレードル、USBケーブル2.1m、ACアダプター
DS3678-RSRRS232COPEN本体、充電クレードル、RS232ケーブル2.1m、ACアダプター
DS3678-KIRPS/2 キーボードウェッジOPEN本体、充電クレードル、キーボードウェッジケーブル2.1m、ACアダプター
DS3678SR(標準レンジ)、HD(高分解能)、ER(ロングレンジ)、HP(ハイパフォーマンス)の4種類ございます
型番備考(あれば)
BTRY-36IAB0E-00スペアバッテリ:DS3678 Series, LS3678 Series, LI3678 Series用 バッテリ
SAC3600-4001CR充電器:4スロットバッテリチャージャー
※別途 ACアダプタ,ACケーブル(VM1072-VM1289)が必要です
PWR-BGA12V50W0WWACアダプタ 旧式:PWRS-14000-148R
  • ※上記価格は標準販売価格です。お気軽にお問い合わせ下さい。お見積り致します。

仕様・寸法

SPECIFLICATION

保証無償保証期間は出荷日より3年間です。※保証は本体のみです。
RoHSRoHSに対応しています。

仕様・寸法

型式DS3678SRDS3678HDDS3678ERDS3678HP
 標準レンジ高分解能ロングレンジハイパフォーマンス
読取仕様
光源SR:660mm ハイパーレッドLED x1 HD,HP:暖白色 LED x2
最小印刷コントラスト最小反射差 15%
読取距離Code 128(1.016mm):SR (近/遠)4.4cm / 152.4cm、HP (近/遠)7.1cm / 203.2cm、ER(近/遠)8.9cm / 660.4cm
Datamatrix(0.254mm):SR (近/遠)3.5cm / 21.8cm、HP (近/遠)15.2cm / 38.1cm
HD (近/遠)2.5cm / 22.9cm、ER(近/遠)10.1cm / 111.76cm
スキュー/ピッチ/ロール±60°/±60°/±360°
電気的仕様
電源電圧ホスト電力:最小 4.5 VDC、最大 5.5 VDC
完全充電時のスキャン回数約70,000回以上
バッテリPowerPrecision+ 3100 mAh リチウムイオン
無線仕様
通信インターフェイスBluetooth Class 1、バージョン 4.0 (LE)、シリアルポートおよび HID プロファイル
データ速度Classic Bluetooth で 3 Mbit/s (2.1 Mbit/s)
通信範囲見通し距離 Class 1: 最大 100m Class 2: 最大 10m
環境仕様
動作温度 -20 ℃ ~ 50 ℃
保存温度 -40 ℃~ 70 ℃
湿度5% ~ 95% (結露なきこと)
耐転倒衝撃性能1 m で 5,000 回の転倒
耐落下衝撃性能2.4 m からコンクリート面への複数回の落下
周囲照度(HD/HP)0 ~ 10,037 フットキャンドル / 0 ~ 108,000 ルクス (直射日光)
保護構造スキャナ:IP65 FLB クレードル:IP65
電気的安全性EU 安全規格:EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + AC 2011 + A2:2013
国際安全規格:IEC 60950-1:2005 + A1:2009 + A2:2013
米国/カナダ安全規格:UL 60950-1、第 2 版、CAN/CSA-C22.2 No. 60950-1-07
LED 安全性国際 LED 安全規格:IEC 62471:2006 (Ed.1.0)、EN 62471:2008 (LED)
レーザー安全性(HD/HP)国際 LED 安全規格:UL、VDE、CU recognized laser component
EMI/RFIIT 放射:EN 55022:2010/AC: 2011 (Class B)、IT 耐性:EN 55024:2010
重工業:EN 61000-6-2:2005/AC:2005
高調波電流放射:EN 61000-3-2:2006 + A1:2009 + A2:2009 (Class B)
電圧変動およびフリッカ:EN 61000-3-3:2013
医療用電気機器:EN 60601-1-2:2007/AC:2010、IEC 60601-1-2:2007 (修正版)
無線周波数装置:47 CFR Part 15, Subpart B,Class B
デジタル機器:ICES-003 Issue 5, Class B
外観仕様
本体サイズ18.5 cm(高さ)×7.6 cm(幅)×14.2 cm (奥行き)
本体重量SR:407g、HD/HP:約411g、ER:436g
読み取りシンボル
1次元Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、
I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (ItaDSan Pharma)
2次元PDF417、Micro PDF417、Composite Codes、TLC-39,Aztec、DataMatrix、
MaxiCode、QR Code、Micro QR、Chinese Sensible (Han Xin)、Postal Codes
OCR(HPモデルのみ)OCR-A/B、MICR-E13B、US Currency Serial Number

各種ダウンロード

DOWNLORD

マニュアル

DS3678 プロダクトリファレンスガイド

USER GUIDE

ユーザーガイド

既にご購入のお客様向け情報です。
