DDM-102シリーズ

BluetoothでiPhoneやiPadへデータ転送　デジタルメジャー

  • 特長

    FEATURES

  • オプション

    OPTION

  • 仕様・寸法

    SPECIFLICATION

  • 各種ダウンロード

    DOWNLORD

特長

FEATURES

  • 使う方に「簡単」「正確」そして「安心」を

    ・測ったデータをiPhoneやiPadへ無線で転送
    ・JIS　1級コンベックスを使用
    ・測定モードは、「長さ」「面積」「体積」の3種類
    ・測定は、「端点1」「端点2」「端点3（内径測定）」の3つの方法で測定可能
    ・測定寸法により、「3.5ｍ」「5.5ｍ」「7.5ｍ」の3機種で対応
    ・3時間の充電で8時間の運用が可能
    ・WindowsOS、AndroidOSにも対応

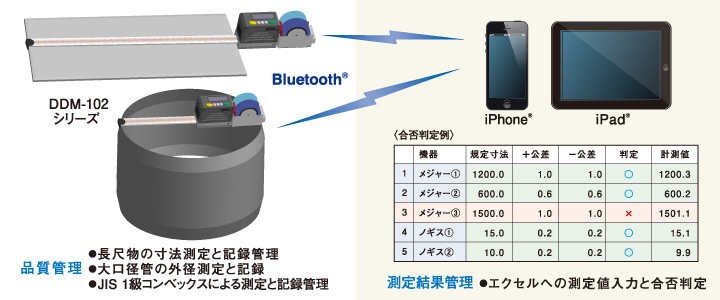

  • システムイメージ

    品質管理

    ・長尺物の寸法測定と記録管理
    ・大口径管の外径測定と記録
    ・JIS　1級コンベックスによる測定と記録管理

    デジタルメジャーDDM-102シリーズ

MOVIE

映像

オプション

OPTION

価格


品名・型式インターフェイス標準価格備　考
DDM-102 L3OPEN本体（3.5m）、ACアダプタ、取扱説明書
DDM-102 L5OPEN本体（5.5m）、ACアダプタ、取扱説明書
DDM-102 L7OPEN本体（7.5m）、ACアダプタ、取扱説明書

仕様・寸法

SPECIFLICATION

仕様・寸法


製品名DDM-102L3（3.5m）DDM-102L5（5.5m）DDM-102L7（7.5m）
CPU32ビット
表示ガイダンス、測定値表示
インジケータ状態表示：2色LED（緑／赤）　充電状態表示：2色LED（緑／赤）
ブザーマグネチックサウンダ
操作スイッチTRGボタン（黄色）、 1ボタン（ピンク色）、 2ボタン（ピンク色）、
Cボタン（青色）、PWボタン（緑色）、側面測定 ボタン（黄色）
無線インターフェースBluetooth® V4.0(Bluetooth® LE Singlemode) GATT/HOGPプロファイル
カメラ撮像部撮像素子：1/4インチCMOSセンサ
画素数：SXGA　1280（H）×1024（V）
目盛線読み取り精度読み取り分解能：0.1ｍｍ、読取精度：±0.5ｍｍ(寸法精度はコンベックステープに依存)
電源定格電力／電圧0.63W　／　DC3.7V
主電源リチウムイオンポリマー電池　900ｍAh　　充電は付属専用ACアダプタによる
連続使用
時間		8時間 〈＊1〉
自動OFF
機能		あり
環境
条件		使用環境温度：0～40℃　湿度：20～90％RH（結露なきこと）
保存環境温度：-20～60℃　湿度：10～95％RH（結露なきこと）
コンベックス3.5m5.5m7.5m
外形・寸法148.1（L）X35(W)X60(H)mm
（突起部除く）		179.0（L）X35(W)X66(H)mm
（突起部除く）		164.3（L）X35(W)X72(H)mm
（突起部除く）
質量約330g約470g約520g
付属品取扱説明書、ACアダプタ
オプション交換用コンベックス3.5ｍ（DOP-L03）、交換用コンベックス5.5ｍ（DOP-L05）
交換用コンベックス7.5ｍ（DOP-L07）、点検・補正治具（DOP-M01A）


〈＊1〉メーカーテスト基準：端点測定モード（10秒に2回読み取り、読み取り毎にBluetooth送信、20℃）による。
〈＊〉コンベックス装着状態にて、メーカーテスト基準による。
〈＊〉BluetoothⓇは、Bluetooth SIG,Inc.の登録商標です。
〈＊〉日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。
〈＊〉製品改良のため、仕様および外観の一部を予告なく変更することがあります。

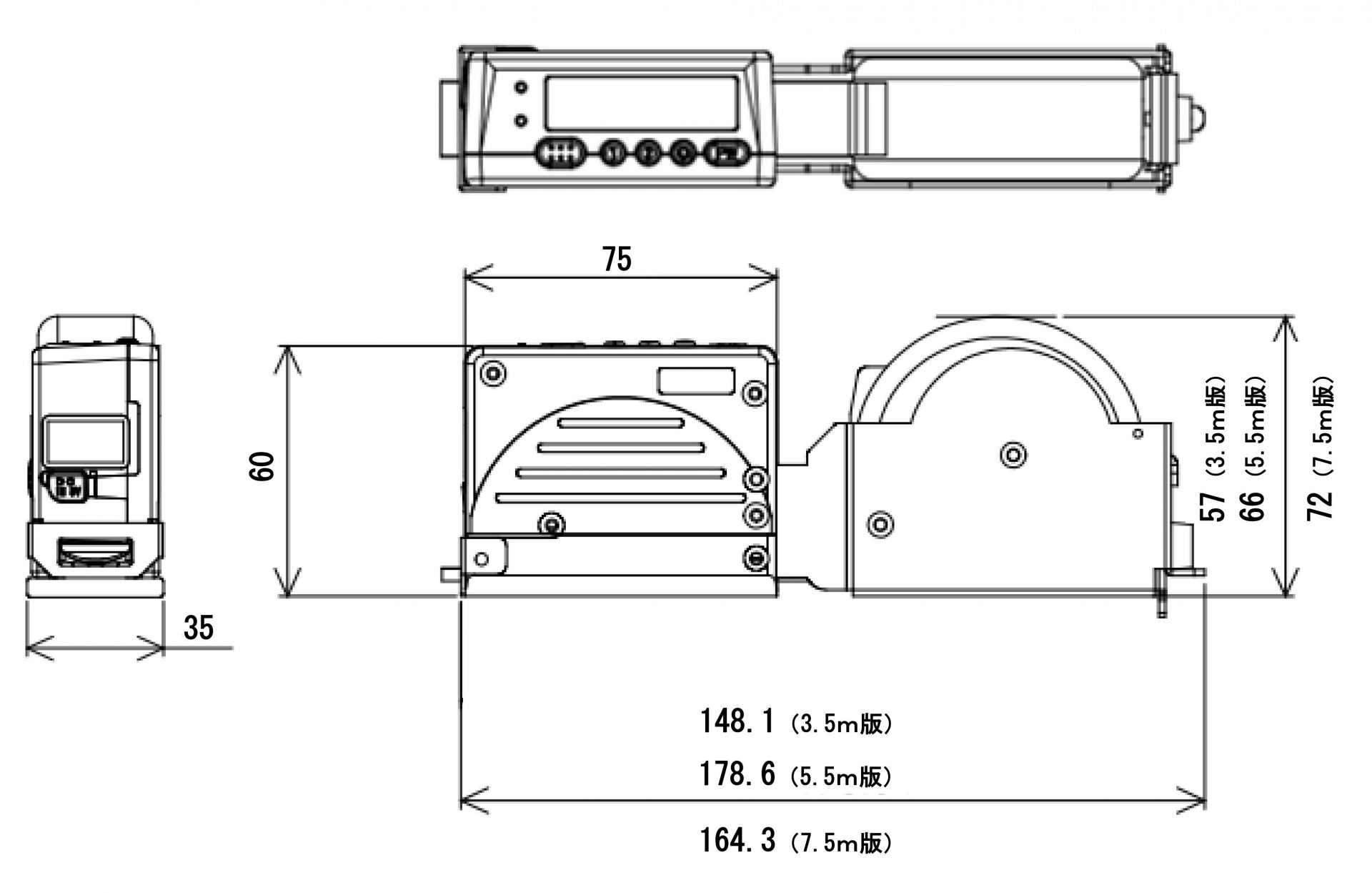

外形寸法

各種ダウンロード

DOWNLORD

USER GUIDE

ユーザーガイド

既にご購入のお客様向け情報です。
