BT-1000シリーズ

小型・軽量で衝撃に強いハンディターミナル

特長
FEATURES
オプション
OPTION
仕様・寸法
SPECIFLICATION
各種ダウンロード
DOWNLORD

特長

FEATURES

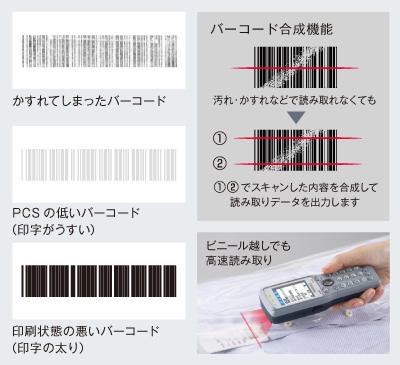

抜群の読み取り能力で作業ロス低減
読みづらいバーコードやビニール越しでも安心読み取りを実現。一部が欠損しても読み取れるバーコード合成機能（レーザタイプ）や先進の画像解析技術（カメラタイプ）で抜群のレスポンスと安定性を発揮します。

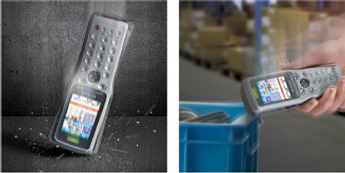

衝撃に強く壊れにくい

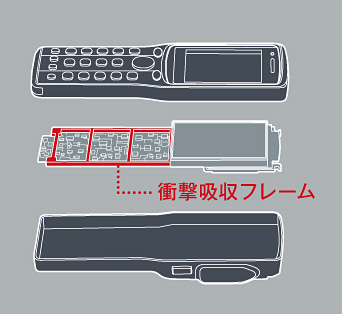

「フレームマウント構造」で衝撃を吸収。2m落下の強い衝撃だけでなく、日常的な小さな衝撃にも耐えられます。
小型・軽量で長時間操作もラクラク
183gの軽量ボディ。低重心で片手にしっかり収まるので長時間使用でもストレスを感じません。キー配列も直感的でわかりやすく設計されています。

品名・型式	インターフェイス	標準価格
BT-1010	32MB（内ユーザエリア14MB）	OPEN
BT-1010B	32MB（内ユーザエリア14MB）	OPEN
BT-1010W	32MB（内ユーザエリア14MB）	OPEN
BT-1010WB BT-1010WBG BT-1010WBGM	32MB（内ユーザエリア14MB）	OPEN
BT-1550	64MB（内ユーザエリア16MB）	OPEN
BT-1550WB BT-1550WBG BT-1550WBGM	64MB（内ユーザエリア16MB）	OPEN

仕様・寸法

SPECIFLICATION

仕様・寸法

項目			仕様
型式			BT-1010	BT-1010B	BT-1010W	BT-1010WB BT-1010WBG BT-1010WBGM
CPU			32bit RISC CPU
主記憶部	RAM容量		32MB（内ユーザエリア14MB）
主記憶部	Flash ROM容量		32MB（内ユーザエリア15MB）
表示部	表示方式		2.2型　TFTカラーLCD　65,536色
	表示ドット数		横240×縦320ドット（QVGA）
	表示文字種		半角（英字、数字、カタカナ）　全角（JIS漢字第一水準、第二水準、簡体字（GB18030-2000）、繁体字（Big5）
	最大表示可能文字数^※1	16ドットフォント	半角（等倍）:30桁×20行　全角（等倍）:15桁×20行
		24ドットフォント	半角（等倍）:20桁×13行　全角（等倍）:10桁×13行
		32ドットフォント	半角（等倍）:15桁×10行　全角（等倍）:7桁×10行
	バックライト		高輝度白色LED（照度センサーによる自動調光可能）
動作確認LED			大型バーLED（赤、緑、橙）
キー入力部	キーの種類		十字キー1個（4方向）、トリガキー2個、ファンクションキー3個、多機能キー2個（L.・R）、データ入力キー（テンキー、ENTキー、クリアキー、マイナスキー、小数点キー）14個、電源キー1個
キー入力部	バックライト		LED（橙色）
スキャナ部	光源		可視光半導体レーザ（655nm）　出力1.0mW クラス2レーザ製品（JIS C6802）
		読み取り光源	－
		ポインタ光源	－
	スキャン回数		100スキャン/秒
	最小分解能		0.127mm 接触読みアタッチメント（OP-84461）装着時：0.19mm
	読み取り距離（代表例）		55～536mm（ナローバー幅1.0mm） 35～215mm（ナローバー幅0.25mm）
	PCS		0.45以上（スペース部の反射率70%以上）
	対応バーコード対応コード		JAN/EAN/UPC（アドオンコード対応）, CODE128, GS1-128 (EAN-128), CODE39, NW-7, CODE93, ITF, インダストリアル2of5, COOP2of5 , GS1-DataBar (RSS-14, RSS-14 Trancated, RSS-14 Stacked (Omnidirectional), RSS Limited, RSS Expanded, RSS Expanded Stacked)
光通信インターフェース	規格		IrDA Ver.1.2物理層準拠
光通信インターフェース	通信速度		9600/19200/38400/57600/115200 bps
シリアル通信インターフェース	規格		RS-232C準拠（専用ケーブルでPCに接続）
シリアル通信インターフェース	通信速度		9600/19200/38400/57600/115200 bps
USB インターフェース	規格		USB2.0 Full Speed（仮想COM）
	コネクタ形状		USB Mini-B
	通信速度		9600/19200/38400/57600/115200/230400/921600 bps
通信ユニット接続インターフェース	規格		RS-232C準拠
通信ユニット接続インターフェース	通信速度		最大 921600 bps（通信ユニット種別による）
無線LAN	無線規格		－		【BT-1010W/1010WB】 IEEE802.11a/b/g/n 【BT-1010WBG/1010WBGM】 IEEE802.11b/g/n
	無線周波数		－		【BT-1010W/1010WB】 2.4GHz(b:1～14ch、g,n:1～13ch) 5.2GHz / 5.3GHz / 5.6GHz (a,n) ※W52/W53は屋内限定使用【BT-1010WBG/1010WBGM】 2.4GHz(b,g,n:1～13ch)
	通信距離		－		屋内: 見通し約100m、屋外: 見通し約200m
	セキュリティ方式		－		セキュリティ: WEP(64/128bit)/WPA/WPA2 WPA暗号化方式:TKIP/AES 認証方式:PSK/EAP-TLS/ PEAP-MSCHAP-V2
Bluetooth	無線規格		－	Bluetooth Ver2.1+EDR	－	Bluetooth Ver2.1+EDR
	無線周波数		－	Bluetooth 2.4GHz	－	Bluetooth 2.4GHz
	対応プロファイル		－	SPP, DUN-DT、 HID（デバイス）	－	SPP, DUN-DT、 HID（デバイス）
	通信距離		－	見通し約10m	－	見通し約10m
外部メディア	対応メディア		MicroSD/SDHCカード
外部メディア	対応容量		32GB以下
ブザー			音階:16段階　　音量:3段階
バイブレーション機能			あり
カレンダ・時計			年、月、日、時、分、秒オートカレンダ（2079年まで）　月差±80秒（常温）
電源部	標準充電池パック（BT-B10）使用時		専用リチウムイオンバッテリパック（3.7V, 1100mAh）連続使用時間:約50時間^※3 サイクル寿命:約500回		専用リチウムイオンバッテリパック（3.7V, 1100mAh）連続使用時間:約20時間^※4 サイクル寿命:約500回
	大容量充電池パック（BT-B12）使用時		専用リチウムイオンバッテリパック（3.7V, 1880mAh）連続使用時間:約85時間^※3 サイクル寿命:約500回		専用リチウムイオンバッテリパック（3.7V, 1880mAh）連続使用時間:約35時間^※4 サイクル寿命:約500回
	乾電池パック（BT-B15）使用時		単4電池×3本（アルカリ乾電池、ニッケル水素充電池）連続使用時間：アルカリ乾電池・・・約40時間^※3 ニッケル水素充電池・・・約30時間^※3		－
	副電池		内蔵リチウム二次電池　バックアップ時間:約1時間
耐環境性	保護構造		IP54（JIS防沫型）
	耐落下		2.0 m（コンクリート上）プロテクタ（OP-84462）装着時：2.5m（コンクリート上）^※8
	使用周囲温度	BT-B10/B12 使用時	－20～＋50℃（氷結しないこと）充電時 0～＋40℃
	使用周囲温度	BT-B15使用時	0～＋50℃（氷結しないこと）
	使用周囲湿度		35～85%RH（結露しないこと）
	保存周囲温度		－20～＋60℃
	保存周囲湿度		35～85%RH（結露しないこと）
EMI			VCCI　クラスA
外形寸法	標準充電池パック装着時		159×50.5（46.4）×30.3（25）mm　（）内はグリップ部
	大容量充電池パック装着時		159×50.5（46.4）×30.3（30）mm　（）内はグリップ部
	乾電池パック装着時		159×50.5（46.4）×30.3（30）mm　（）内はグリップ部
質量	標準充電池パック装着時		約183g
	大容量充電池パック装着時		約200g
	乾電池パック装着時		約201g

*1 表示可能文字は、ステータス表示をしない場合の値です。ステータス表示をする場合は、縦の表示文字数は、16ドットフォントの場合は2行、24、32ドットフォントの場合は1行少なくなります。
*3 動作確認LED、バイブレーション機能OFF、ブザーON（音量小）、バックライトON（低輝度）、動作速度（標準）、常温において、10秒間に2回バーコード読み取りをおこなった場合の連続使用時間です。
*4 動作確認LED、バイブレーション機能OFF、ブザーON（音量小）、バックライトON（低輝度）、動作速度（標準）、常温において、20秒間に1回バーコードを読み取り、往復無線通信をおこなった場合の連続使用時間です。
*8試験値であり、保証値ではありません。

項目			仕様
型式			BT-1550	BT-1550WB BT-1550WBG BT-1550WBGM
CPU			32bit RISC CPU
主記憶部	RAM容量		64MB（内ユーザエリア16MB）
主記憶部	Flash ROM容量		32MB（内ユーザエリア15MB）
表示部	表示方式		2.2型　TFTカラーLCD　65,536色
	表示ドット数		横240×縦320ドット（QVGA）
	表示文字種		半角（英字、数字、カタカナ）　全角（JIS漢字第一水準、第二水準、簡体字（GB18030-2000）、繁体字（Big5）
	最大表示可能文字数^※1	16ドットフォント	半角（等倍）:30桁×20行　全角（等倍）:15桁×20行
		24ドットフォント	半角（等倍）:20桁×13行　全角（等倍）:10桁×13行
		32ドットフォント	半角（等倍）:15桁×10行　全角（等倍）:7桁×10行
	バックライト		高輝度白色LED（照度センサーによる自動調光可能）
動作確認LED			大型バーLED（赤、緑、橙）
キー入力部	キーの種類		十字キー1個（4方向）、トリガキー2個、ファンクションキー3個、多機能キー2個（L.・R）、データ入力キー（テンキー、ENTキー、クリアキー、マイナスキー、小数点キー）14個、電源キー1個
キー入力部	バックライト		LED（橙色）
スキャナ部	光源		－
		読み取り光源	高輝度赤色LED
		ポインタ光源	可視光半導体レーザ（655nm）出力390μW クラス1レーザ製品（ JIS C 6802）
	スキャン回数		－
	最小分解能		2次元コード：0.191mm　バーコード：0.127mm^※2
	読み取り距離（代表例）		35～270mm （CODE39 ナローバー幅 0.508mm） 40～190mm （CODE39 ナローバー幅 0.254mm） 25～205mm（QR セルサイズ 0.508mm） 75～140mm（QR セルサイズ 0.254mm）
	PCS		－
	対応バーコード対応コード		JAN/EAN/UPC（アドオンコード対応）, CODE128, GS1-128, CODE39, NW-7, CODE93, ITF, インダストリアル2of5, COOP2of5 QRコード, マイクロQR, DataMatrix（ECC200）,PDF417, GS1-DataBar (RSS-14, RSS-14 Trancated, RSS-14 Stacked (Omnidirectional), RSS Limited, RSS Expanded, RSS Expanded Stacked), 合成シンボル
光通信インターフェース	規格		IrDA Ver.1.2物理層準拠
光通信インターフェース	通信速度		9600/19200/38400/57600/115200 bps
シリアル通信インターフェース	規格		RS-232C準拠（専用ケーブルでPCに接続）
シリアル通信インターフェース	通信速度		9600/19200/38400/57600/115200 bps
USB インターフェース	規格		USB2.0 Full Speed（仮想COM）
	コネクタ形状		USB Mini-B
	通信速度		9600/19200/38400/57600/115200/230400/921600 bps
通信ユニット接続インターフェース	規格		RS-232C準拠
通信ユニット接続インターフェース	通信速度		最大 921600 bps（通信ユニット種別による）
無線LAN	無線規格		－	【BT-1550WB】 IEEE802.11a/b/g/n 【BT-1550WBG/1550WBGM】 IEEE802.11b/g/n
	無線周波数		－	【BT-1550WB】 2.4GHz(b:1～14ch、g,n:1～13ch) 5.2GHz / 5.3GHz / 5.6GHz (a,n) ※W52/W53は屋内限定使用【BT-1550WBG/1550WBGM】 2.4GHz(b,g,n:1～13ch)
	通信距離		－	屋内: 見通し約100m、屋外: 見通し約200m
	セキュリティ方式		－	セキュリティ: WEP(64/128bit)/WPA/WPA2 WPA暗号化方式:TKIP/AES 認証方式:PSK/EAP-TLS/ PEAP-MSCHAP-V2
Bluetooth	無線規格		－	Bluetooth Ver2.1+EDR
	無線周波数		－	2.4GHz
	対応プロファイル		－	SPP, DUN-DT、 HID（デバイス）
	通信距離		－	見通し約10m
外部メディア	対応メディア		MicroSD/SDHCカード
外部メディア	対応容量		32GB以下
ブザー			音階:16段階　　音量:3段階
バイブレーション機能			あり
カレンダ・時計			年、月、日、時、分、秒オートカレンダ（2079年まで）　月差±80秒（常温）
電源部	標準充電池パック（BT-B10）使用時		専用リチウムイオンバッテリパック（3.7V, 1100mAh）連続使用時間:約40時間^※5 サイクル寿命:約500回	専用リチウムイオンバッテリパック（3.7V, 1100mAh）連続使用時間:約18時間^※6 サイクル寿命:約500回
	大容量充電池パック（BT-B12）使用時		専用リチウムイオンバッテリパック（3.7V, 1880mAh）連続使用時間:約70時間^※5 サイクル寿命:約500回	専用リチウムイオンバッテリパック（3.7V, 1880mAh）連続使用時間:約32時間^※6 サイクル寿命:約500回
	乾電池パック（BT-B15）使用時		単4電池×3本（アルカリ乾電池、ニッケル水素充電池）連続使用時間：アルカリ乾電池…約22時間^※5※7 ニッケル水素充電池…約25時間^※5	－
	副電池		内蔵リチウム二次電池　バックアップ時間:約1時間
耐環境性	保護構造		IP54（JIS防沫型）
	耐落下		2.0 m（コンクリート上）プロテクタ（OP-87120）装着時：2.5m（コンクリート上）^※8
	使用周囲温度	BT-B10/B12 使用時	－20～＋50℃（氷結しないこと）充電時 0～＋40℃	－5～＋50℃（氷結しないこと）充電時 0～＋40℃^※9
	使用周囲温度	BT-B15使用時	0～＋50℃（氷結しないこと）
	使用周囲湿度		35～85%RH（結露しないこと）
	保存周囲温度		－20～＋60℃
	保存周囲湿度		35～85%RH（結露しないこと）
EMI			VCCI　クラスA
外形寸法	標準充電池パック装着時		159×50.5（46.4）×42（25）mm　（）内はグリップ部
	大容量充電池パック装着時		159×50.5（46.4）×42（30）mm　（）内はグリップ部
	乾電池パック装着時		159×50.5（46.4）×42（30）mm　（）内はグリップ部
質量	標準充電池パック装着時		約184g
	大容量充電池パック装着時		約201g
	乾電池パック装着時		約202g
